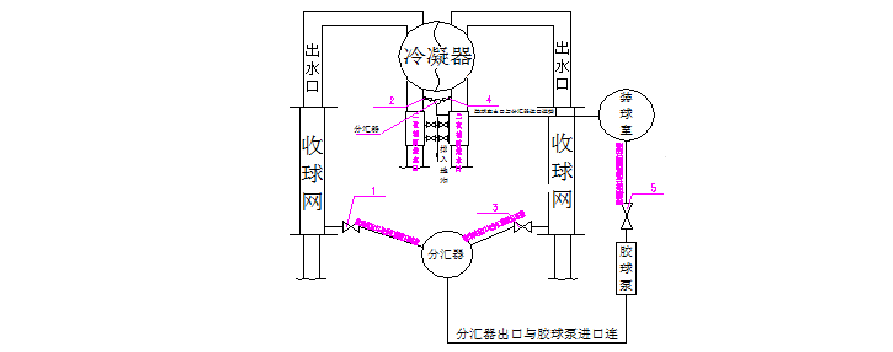

    管道清洗海绵胶球系统流程图及标准海绵剥皮胶球收球率低查看原因及安装胶球清洗装置使用效果？胶球泵→装球室→分汇器→进入循环水进口→清洗换热管→收球网收球→胶球泵→装球室进入下一个循环清洗。
有收球率过低现象可检查三个方面：
    ⑴收球网栅板是否在收球位置、是否到位。
    ⑵凝汽器水室是否有杂物堵塞冷却管和收球口，阻碍海绵胶球。
    ⑶胶球泵出口压力是否正常。
胶球清洗装置设备安装运行后的效果
    ⑴胶球清洗装置设备安装投用后可实现在线清洗。凝汽器换热管，不用再使用任何方式清洗换热管，且不减少机组运行负荷。
    ⑵在运行过程中一直保持凝汽器换热管的干净清洁，而使凝汽器长期保持在佳的经济真空状态下运行，确保余热电站好的发电效率。
    ⑶胶球清洗装置投入运行后，不影响凝汽器系统任何部件，运行安全经济，不堵塞换热管，且收球率一直保持国家标准92%-96%。
    ⑷运行成本低。
，在结构设计和运行方面有一定的技术有性，故而确保了收球率和运行效果。
目前凝汽器的主要清洗方法
    目前凝汽器的主要清洗方式有酸洗、人工清洗、机械清洗、高压水清洗、物理清洗等几种方式，大都涉及到停机减少发电的问题和清洗费用，酸洗还有腐蚀的风险，而且清洗完后换热管又会慢慢结垢，造成真空下跌影响发电效率，凝汽器胶球清洗装置投用后问题就可以得到彻底地解决。
胶球清洗装置海绵胶球使用后余热电站效益分析
    我们公司机组12MW运行佳经济真空为95Kpa。在运行过程中由于凝汽器结垢换热效率下降造成机组真空下跌，我们设定凝汽器真空为84Kpa时人工清洗铜管，清洗后，真空升到95Kpa运行，年平均真空（95+85）÷2下跌到90Kpa。这就说明凝汽器真空比佳经济运行真空下跌近5Kpa。据江苏电力研究院资料说明12MW 机组运行真空每上升一个千帕发电量就增加1%计算12000×0.05×7000=年增加发电量420万度。每度按0.4元计算：4200000度×0.4元，年可实现效益168万元，因而效益十分明显。
