     凝汽器胶球清洗装置系统改进节能型装球室装置（也叫装球室）凝汽器胶球清洗系统改进节能型装球室装置，包括内部设有漏斗和滤网的封闭的壳体，漏斗和滤网上均有多个出水口，壳体侧壁上分别设有胶球引入管口和热水排出管口，壳体的一个端盖上设有手孔，手孔上设有可拆卸的密封机构，管状滤网的一端与漏斗固接，滤网另一端从壳体的侧壁伸出壳体外，形成胶球出球口，胶球出球口分别与胶球发球阀和胶球排出阀相连接。装球室装置进一步简化了结构，使得体积减小，不仅降低了造价，而且使得加球室的布置更加美观，更能符合现场要求。
     现有火力发电厂汽轮机组凝汽器循环冷却水系统绝大多数都采用了胶球清洗系统。能及时有效地清除凝汽器循环冷却水换热管内壁所附着的杂质和污垢，提高换热管内壁的清洁度，从而提高热交换效率，保持汽轮机组能够在佳的设计工况下运行，减少排汽损失，提高热经济性。

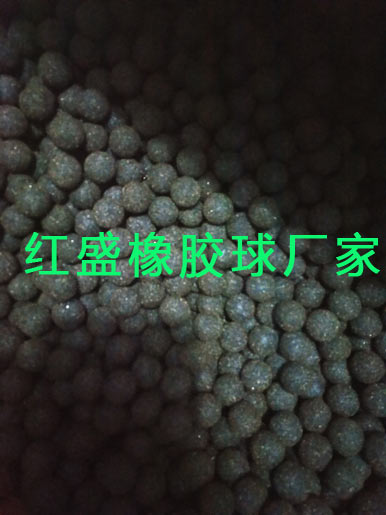

     胶球清洗装置系统主要由胶球回收网、胶球泵、装球室以及系统阀门和管道等组成。胶球回收网布置在凝汽器循环冷却水系统的出水管道上，用于截留凝汽器出口循环冷却水中携带的胶球，被截留的胶球在胶球泵的抽吸作用下，通过回收网集球口和胶球泵进出口管道被泵送到装球室，再通过连接凝汽器循环冷却水进水管道的阀门管道系统，送入凝汽器循环冷却水进水管道，实现胶球从凝汽器循环冷却水系统进水管道进入、从凝汽器循环冷却水系统出水管道上的收球网排出，对凝汽器循环冷却水换热管内壁进行循环清洗的过程。
     装球室位于胶球泵之后，与凝汽器循环冷却水系统进水管道相连通，是完成胶球清洗系统介质输送和对胶球系统实施填装胶球和清理不合格胶球的装置。凝汽器胶球清洗系统节能型装球室装置，一种更加可靠，无需人工开启端盖进行胶球清理，既方便胶球筛选，又方便胶球填装，同时实现胶球集中投送和胶球系统运行中减少被加热的循环冷却水再进入循环冷却水系统进水管道的装球室装置替代传统装球室，减少装球室泄露并降低故障；通过胶球排出阀将胶球排出到选球筛网中，对胶球进行甄别筛选，克服了操作人员手工从装球室掏出胶球进行甄选的繁重体力劳动；
     通过胶球发球阀和热水排出阀相反对应操作，间断性开启关闭，实现大量胶球集中进入循环冷却水进水管道，提高了凝汽器胶球的清洗效果；热水排出阀出口连通循环冷却水出水管道，减少胶球系统运行中被加热的循环冷却水再次进入循环冷却水系统进水管道的数量，有利于提高凝汽器循环冷却效果。该装球室装置实现了对换热管的大范围清洗，克服了此前传统的胶球清洗装置系统存在的对整个凝汽器循环冷却水换热管内壁的清洗处于一种不充分和不完整的状态。在该装置基础上，提出一种结构更加简单，制造成本更低，使用更加方便，外观更加美观，且能适应各种场合要求的新型的装球室装置。
凝汽器胶球清洗装置系统改进节能型装球室装置，结构简单，体积较小，使用方便，不仅能符合特定现场的要求，而且造价较低，外观更加美观。
     为实现上述目的，本实用新型所采用的技术方案是：一种凝汽器胶球清洗系统改进节能型装球室装置，包括壳体，壳体内设有漏斗和滤网，漏斗的侧壁上和滤网的侧壁上均加工有多个出水口，壳体的侧壁上分别设有胶球引入管口和热水排出管口，壳体的一个端盖上设有手孔，手孔上设有可拆卸的密封机构，滤网为管状，滤网一端与漏斗固接，滤网的另一端从壳体的侧壁伸出壳体外，并形成胶球出球口，胶球出球口分别与胶球发球阀和胶球排出阀相连接；实际应用时，热水排出管口和胶球出球口根据现场布置要求可任意布置。新型凝汽器胶球清洗系统改进节能型装球室装置采用封闭结构的壳体，使得整体结构更加紧凑简单；采用一端从壳体侧壁伸出的滤网，进一步缩小了壳体的外形尺寸。具有结构简单、体积较小、造价较低、外型美观的优点，使得加球室的布置更加美观，符合现场要求。
     在胶球清洗装置系统运行中，与循环冷却水出水管道上的胶球回收网的集球口相连接的胶球泵将混合有清洗胶球的水流泵送到胶球引入阀,再经过胶球引入管口引入壳体,流入漏斗内，混合有胶球的水流流经漏斗进入滤网。在此过程中，水流中的胶球被漏斗和滤网截留，而水从漏斗侧壁上的漏水孔和滤网侧壁上的出水孔流出，进入壳体没有加工手孔端盖与漏斗之间的空间内。
     在胶球清洗装置系统运行中，当同时关闭胶球发球阀和胶球排出阀,且开启热水排出阀时，本装球室装置处于胶球收集状态；当同时关闭热水排出阀和胶球排出阀,且开启胶球发球阀时，装球室装置处于胶球发球状态。胶球收集状态和胶球发球状态是交替进行的，时间间隔可以根据系统要求进行调整。关闭胶球排出阀,使胶球发球阀和热水排出阀交替开启、关闭：当热水排出阀开启而胶球发球阀关闭时，滤网内就会收集较多的胶球；需要集中发球时，在关闭热水排出阀的同时，开启胶球发球阀,滤网收集的大量胶球迅速通过胶球发球阀进入凝汽器循环冷却水进水管道，并被集中送入凝汽器水室，实现对凝汽器冷却管的集中高效清洗。
     胶球排出状态只发生在需要对胶球进行甄别筛选的时候，在完成多次凝汽器胶球清洗装置系统的正常运行后，有必要对胶球进行甄别筛选。其工作过程为：在完成某次胶球清洗系统运行后，关闭胶球发球阀,开启热水排出阀,使系统处于胶球收集状态。运行一定时间后(一般规定为15分钟),开启胶球排出阀,收集在滤网内的胶球在水流携带作用下依次通过胶球出球口、胶球出球口三通、胶球排出阀和连接管道排至选球筛网中，水从选球筛网中排走，胶球被截留在选球筛网内。可以人工对选球筛网内的胶球进行甄别筛选，把不合格的胶球剔除后，补充足够数量的合格胶球。
     胶球的填装：停止运行胶球清洗装置系统，关闭胶球引入阀、热水排出阀和胶球发球阀,开启胶球排出阀,排空装球室装置内部的积水。松开螺母,手动偏转桥型压板至其长轴方向与手孔长轴方向一致后，手动向下用力压手孔内密封压板,将桥型压板和手孔内密封压板一同放入壳体内，并吸附在壳体加工有手孔的端盖与漏斗之间的任意位置，将甄别好的合格胶球通过手孔填装到壳体内的漏斗里面，然后按照相反操作密封手孔。
     胶球清洗装置系统正常运行中，可以通过窥视窗观察壳体内部胶球的运行状态。装球室装置可以采用立式安装，也可以采用卧式安装。装球室装置进一步简化了结构，使得体积减小，不仅降低了造价，使用更加方便，而且使得加球室的布置更加美观，更能符合现场要求。
