      胶球清洗装置凝汽器系统中收球网的改造结构分析？一种凝汽器胶球清洗装置中收球网的改进结构。不更换收球网，也能达到提高收球率的效果。其技术方案是，在原有收球网的基础上，在收球网外壳内壁上对应网板上方位置处，增加月牙型导流板，所述月牙型导流板凸边与收球网外壳内壁焊接，月牙型导流板凹边略低于月牙型导流板凸边。新型的有益效果是：增加了月牙型导流板，改造成本很小，收球率提高到90%以上，达到了发电机组对胶球清洗装置的性能要求。
      凝汽器胶球清洗装置是提高火力发电机组热效率的重要设备，该胶球清洗装置中收球网的收球率高低(即投球与收球的比率，一般收球率>90%为合格),决定着该设备性能的优劣。因收球网的安装位置受机组循环水管道空间所限，不宜过高，致使收球网栅格网板倾角偏小，胶球受循环水流高压虹吸作用，吸附到网板上，不能进行循环清洗，造成收球率降低，严重影响发电机组的安全高效运行。所以对收球网进行改造很有必要。
      为了提高收球率，传统的改造方法是更换新的收球网，在有限的空间内尽可能增加收球网高度，加大网板倾角，减小网板对胶球的吸附力，使胶球容易脱离收球网，提高收球率。但更换收球网花费大量人力物力，改造成本较高。
      新型的技术方案是，一种凝汽器胶球清洗装置中收球网的改进结构，在原有收球网的基础上，在收球网外壳内壁上对应网板上方位置处，增加月牙型导流板，所述月牙型导流板凸边与收球网外壳内壁焊接，月牙型导流板凹边略低于月牙型导流板凸边。
      新型的创新点及有益效果是：增加了月牙型导流板，改造成本很小，收球率提高到90%以上，达到了发电机组对胶球清洗装置的性能要求。上述改造效果已在多台试验机组得到验证。
      胶球清洗装置工作原理：循环水流自上而下冲击月牙型导流板6后，改变水流方 向冲刷网板4,使胶球脱离网板4,通过胶球引出口5进入循环胶球清洗系统，图中胶球未画出。

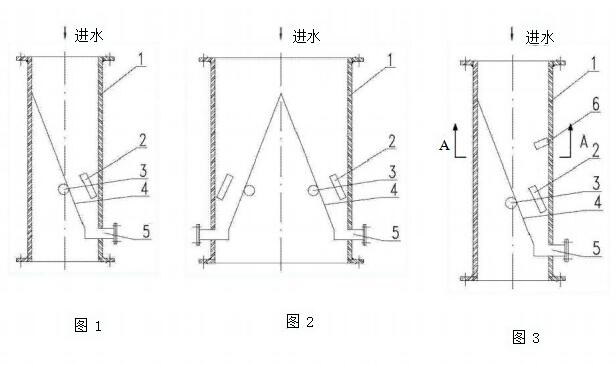

图1是改造前活动栅格单板型收球网的示意图。
图2是改造前活动栅格分流型收球网的示意图。
图3是改造后活动栅格单板型收球网新增加导流板的示意图。

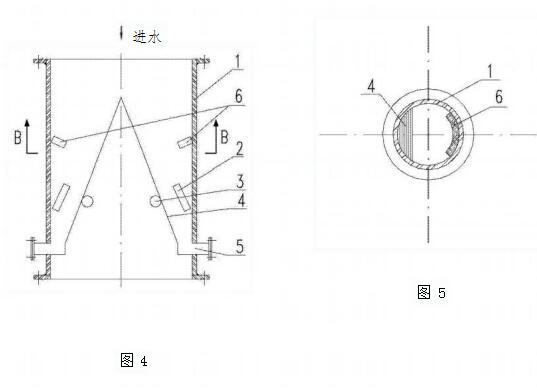

图4是改造后活动栅格分流型收球网新增加导流板的示意图。
图5是图3的A-A剖视图。

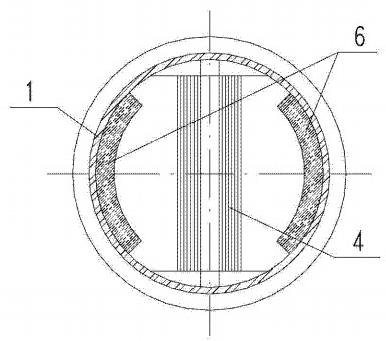

图6是图4的B-B剖视图。
图中，1-外壳；2-原有导流板；3-轴；4-网板；5-胶球引出口；6-月牙型导流板。
