     小型凝汽器冷却管胶球清洗装置结构特点产品介绍？目前常用于工业的胶球清洗装置的胶球在湿态状态下一般比冷却管直径大1-2mm，冷却管存在结垢情况，容易使胶球将冷却管阻塞，造成换热效率降低和冷却管腐蚀，严重时会影响系统的正常运行，造成企业运行成本增加。
     冷却水中含有钙、镁离子及生物粘泥，设备运行时会在冷却管管壁处结垢，使得冷却管腐蚀，换热效率降低，严重时会造成冷却管内漏。常规处理方式是对冷却管进行人工手动清洗，每年1-2次，然而遭到腐蚀的冷却管不易更换，这样就增大了维修成本。
     安装胶球清洗装置目的：胶球清洗装置，以达到提高冷却管洁净度，防止冷却管结垢腐蚀，确保设备稳定运行的目的。
胶球清洗装置工艺结构、作用优势：
     该种胶球清洗装置的关键部分胶球是型胶球，胶球具有弹性大、复原能力强、物理力学性能和化学性质稳定等优点，该胶球清洗装置也可用于冷却管中含有扰流纽带设备的清洗。
     该胶球清洗装置由胶球泵、发球装置、收球装置、分汇器、电气控制柜及管路等组成。使用该胶球清洗装置可在机组不减负荷的情况下在线清洗凝汽器。该胶球清洗装置所用胶球具有弹性大、复原能力强、物理力学性能和化学性质稳定等优点。该胶球清洗装置用于汽轮机凝汽器冷却管的清洗，使得凝汽器冷却管具有良好的洁净度以保持良好的换热效果，同时可防止冷却水管结垢而腐蚀，延长凝汽器系统使用寿命。
     胶球清洗装置，其特征在于该装置包括：收球装置（1）发球装置（2）胶球泵（3）冷却管出水（4）冷却管进水（5）旁通（6）排污口（7），但不限如此，该种胶球清洗装置的关键部分胶球是型胶球，为本发明特有设计。
     胶球清洗装置系统，关键部分胶球是型胶球，胶球选用强力弹性橡胶材料，具有弹性大、复原能力强、物理力学性能和化学性质稳定等优点。
     胶球清洗装置系统，其特征是利用胶球在动力作用下冷却管中弹跳挤压，多次碰撞冷却管管壁，形成对冷却管的清洗作用，可以有效地清洗冷却管，保持冷却管的洁净度。
     胶球清洗装置系统，其特征是胶球体积小，可用于冷却管中含有扰流纽带设备等内部有填充材料的设备的清洗，不出现堵塞现象。

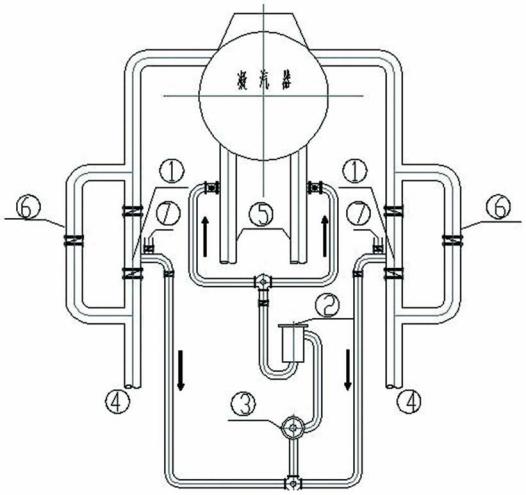

     图1为本发明胶球清洗装置工作的示意图。
     图1中所示：1收球装置、2发球装置、3胶球泵、4冷却管出水、5冷却管进水、6旁通、7排污口。
     如图所示，胶球装入发球装置2中，经过胶球泵3作用将定量胶球送入冷却管进水5中，胶球体积远小于管径，胶球在冷却管中弹跳挤压，多次碰撞冷却管管壁，形成对冷却管的清洗作用，胶球到达冷却管出口管道有收球装置1，收球装置1通过漏斗型收球网将胶球回收，胶球泵3将胶球送回到发球装置2中，这样就完成了一次清洗过程。
     根据具胶球有弹性大、复原能力强、物理力学性能和化学性质稳定的性质，可以有效地清洗冷却管，防止结垢保持换热效率，不易阻塞冷却水管，确保设备能够稳定高效的运行。
     该套胶球清洗装置系统在收球装置出口设有排污口，定期排污，使收球装置内收球网保持清洁，排除积存在底部的杂质。
