     提高凝汽器胶球清洗装置系统工作效率的途径分析。提高凝汽器冷却水管内壁的洁净，保连凝汽器较高的真至和较小的端差是提高汽轮现组循环热效率的主要方法之一、文章以125MW机组为例，介绍了近年来国内许多汽轮发电机组胶球自动清洗系统的采用及具有夫改动的情况.实践证明，14FH-5-0净水器和S14-0胶球收球网的使用，计提高凝汽器运行可靠性，经济效益显著,还指出了胶球自动清流系统的使用注意事响及字在问题。

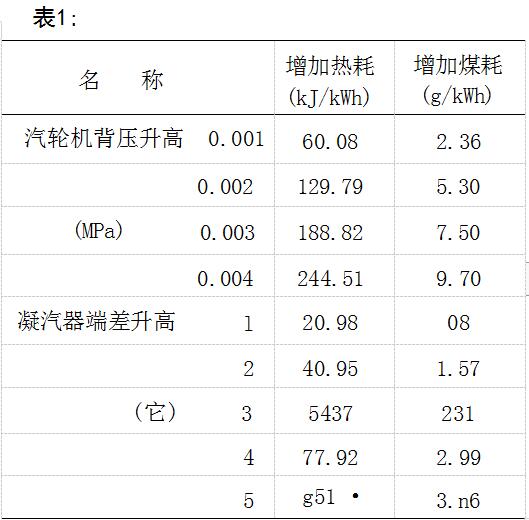

     凝汽器是火力发电厂、核电站及化工企业中的重要设备，维护凝汽器冷却水管内壁的洁净，保持凝汽器较高的真空和较小的端差是提高汽轮机组循环热效率的主要方法之一、为了维护凝汽器冷却管的洁净，过去我国大部分电厂曾采用停机或减负荷分半由人工清洗的方法、这样，冷却管在从清洁——被污染——减负荷清洗的较长周期中.有相当长的时间清洁系数小于设计值(在设计上，国内一般取清洁系数为0.80-0.85).使汽轮机组处于具空恶化的不经济状态下运行.导致汽轮机热耗率和发电煤耗率增加。以125MW机组为例，当汽轮机背压偏高设计值和凝汽器端差增大后，热耗率与煤耗率的变化见表1。
     目前，国内多数汽轮发电机组都采用了胶球自动清洗系统，使凝汽器冷却管在运行中保持清洁状态.提高了真空度并减少了水阻，从而节约发电单位煤耗。经测试比较，清洁度提高0.2-0.3.相当于增加了凝汽器冷却面积20%-30%。在冷却水质较差的一些发电厂煤耗节约可达2%-3%或更多.由于胶球自动清洗系统还可使冷却管的损坏减少，并能提高凝汽器运行的可靠性.减少汽轮机设备计划外停机次数，另外，由于发电煤耗降低，可减少有害物质的排放量；由于腐蚀受到控制，还可减少金属材料的损耗。胶球自动清洗系统由此成了火力发电厂重要的节能措施之一。
2凝汽器胶球清洗装置系统情况的概述
     由于种种原因，日前胶球自动清洗系统的投人率和收球率还不理想、设备、系统、运行维护和管理还存在一些问题，有待进一步完善。44台125MW及以容量的大机组进行调查，结果表明：机组装设胶球自动清洗系统、能够正常投运、且收球率在90%以上的机组仅占29%;收球率不高或投运不正常的机组占64%:另有几台机组未装或正在改进自动清洗系统。
     几年来.对胶球自动清洗系统也作了不断探索、不断改进，使之逐步趋向完善。目前，已能做到正常投运，经济效益显著。特别是夏季运行工况，机组真空能维持在较高水平，确保了机组多发电、高效率、低消耗。
     经验研明，固定锥形收球网只适合于中小机组及征环水源较清洁的地区或部分闭式循环水系统内，因长期运行水阻大、刚性差易变形，积聚垃及后清扫困雄，须停机进行、100MW以上大机组宜选用蝶形活动收球网。该型网灵活性强，适应不同运行工况，不同地区使用，操作简单，运行水阻小.收球率高，检查维护方便，经验还证明.良好的设备是保证胶球清洗工作顺利投运的先决条件。而优质的维护与管理又是止常投运的必要条件，两者紧密结合，缺一不可、一期T程装有2台国产125MW机组，编号为1号和2号，分别于9月和7月投产期工程装有2台前苏制210MW机组，编号为3号和4号，分别于12月和11月投产、4台机的冷却循环水系统均采用海水直流供水.即一次开放性循环、由于1、2号机组比3.4号机组早投产10年，所以3、4号机组的胶球白动清洗系统，从设计、安装到运行管理和维护.都吸取了1、2号机组的经验教训，采用的是不锈钢设备，凝汽器循环水进水净水器型为FFLM1800/1600,收球网型号为HQW-1604iJ、胶球泵型号为125SS-9,清洗系统的连接管路均采用不锈钢管，投产后运行正常。
3原凝汽器胶球清洗装置系统存在的问题
     我“一期工程的2台125MW机组的凝汽器，三安装时均随机装有立式涡流切向清洗二次滤网及i<球清洗系统.由于原设备在设计，制造及村质上存有问题、二次滤网除污效果差，收球网操作不灵.胶球回收率低，长期不能正常投运，严重影响有汽轮机组的安全、经济运行。
     采用的海水，在一般情况下水质良好，但在大风或夏季收获海带及海虹繁殖季节.常有大量海带、海虹、塑料袋、海草等杂物进入循环水，造成滤网培基。此时由于网系内外压差过大而将网芯压变形直至撕裂，以致造成凝汽器管板布满杂物，汽轮机真空恶化。严重时每隔一天就要进行一次减负荷分人工清洗凝汽器，即影响发电出力、又大大增加了检修工人的劳动强度。收球网也因海水腐蚀，操作不灵，收球率不足50%,胶球自动清洗系统无法正常投入。
4凝汽器胶球清洗装置系统的改造措施与效果
     为扭转这种被动局面.在80年代末期，计别在1号和2号机组的大修中，换用了FH-5-分净承器和S-4-#脑球收球网及有关推辅操作附件，主要设备材质选1Cr18Ni9Y不鳞钢，识增加对海水的前蚀性能，原胶球泵仍留用.凝汽器永室与谐环水管道均未政动.上述设备改装后，以如下方式运行：
     a每台机每个班清洗一次14FH-5-0净水器，每次15mm左右，两侧轮流冲洗.遇有大风或杂物多时视滤网前、后压差适当增加冲洗次数和延长冲洗时问.以清洗干净为准，
     b每台机每Ⅱ白班进行一次胶球清洗，每次半侧投入300个胶球.清洗li,收球1h.两侧轮流清洗-经过多年运行实践，证明14FH-5-0净水器和S1÷-0收球网操作方便，除污性强.耐海水腐蚀，收球率均在90%以上，且凝汽器冷却管保护膜末见损坏，检修工人已从繁重的劳动中解放出来，断汽器各项经济指标大有好转，经济效益显著以2号机为例，更换前、后以全月平均数进行比较，见表2:
表2:
更换前 电换后
 水温真空度端差水温 真空度 装差
月 份(U) () (r)月份(℃! (架) (C)
4 9.9 95.55 13 4 1U 9738 8.?
5 15 9444 12.7 5 157 9f..45 7.5
D 19.3 4357 11.3 6 20 95.5 h.5
     1、2号机凝汽器胶球清洗装置系统改进后，较改前真空度平均提高1.1%,热耗下降93.78kJ/kWh.煤耗下降3.6g,kWh,机组循坏热效率提高4145%,相应每年节标准煤约6700t.并可多发电1050ikWh,3,4号机组正式投产后，胶球自动清洗系统亦随之投运，操作原则与1、2号机组相同、成为定期工作.由凝值工操作，副班长监护，并将清洗情况详细记录于运行日志中.从1996年夏季运行工况看.4台机组的胶球自动清洗系统的正常投运.使机组均处于较好的经济运行水平，见表3。
5凝汽器胶球清洗装置系统正常运行必备的条件
     通过实践我们体会到，要想使胶球自动清洗系统正常运行，起到良好的节能效果，必须做到以下几点：
表3:5.1胶球清洗系统正常投运的关键问题是要清除循环水系统中的杂物，特别是直流供水系统江、河、湖、海求中的面体杂物和生物等，四此必须有完善的滤两.目前电广装设的一次滤两均为回转机械式，网孔直径在8mm和10mm之间，孔径较大，加之同转部分密封等因素的影响，垃圾杂物排除能力差。为了弥补这一缺陷，装设二次滤网(净水器表3:)是十分必要的，直流供水的二次滤网要能旋转，并设置逆冲装置
 水温 1号机 2号机 3号机 4号月份 (心) 端差
(℃) 真空度
(%)
(℃)
(%) 端差
(() 真空度
(%) 端差
(℃) 真空度
(%)
7 225 8.1 946 7.5 45.04 7.7 945 7.5 94.0
8 252 7.3 91.9 69 93.7 7.0 922 6.9 921
9 74.4 7.7 93 73 94.06 7.4 93.15 7.2 93.3
     5.2提高胶球回收率，除清洗装置本身结构合理外，材质须作相应考虑，特别是以海水作为冷却介质的凝汽器清洗装置及二次滤网应选用耐腐蚀的不锈钢材。
     5.3在安装和检修凝汽器时，应彻底清除冷却管内壁的积垢和脏污，以保证内壁高的初始洁净度，这是胶球能否可靠和长期运行并取得良好效益的重要条件。对新安装的汽轮机，胶球清洗系统应与凝汽器同时投运，对现有的汽轮机，凝汽器胶球清洗装置系统应在换管或彻底消除--切积垢后立即投运。
     5.4选择微孔粒度均匀、性能稳定.球径较铜管内径大1-2mm的海绵胶球。使用过程中如发现胶球破损或过分发胖要及时剔除掉，投人新球、也要随时剔除磨损变小的胶球。当球体直径比管径小0.1-0.3mm时，不宜再继续使用。
     即使同批生产的胶球，尺寸也有大、有小，球质也有硬、有软，比重也不一样，因此要有人验收，确保胶球质量，新胶球投入运行前，应先用海水浸泡1-2h,并反复用手捏几次.使胶球中的微小孔隙都充满水，避免胶球在出水管中漂浮和滞留。
     5.5为保护和预防铜管腐蚀，延长其使用寿命，要注意冷却管保护膜完整，不要由于胶球清洗而遭损坏，要定期加人硫酸亚铁进行沉膜处理。
     5.6在胶球连续清洗过程中，如发现收球率明显降低或运行不正常时，应及时查找原因。如发现网板变形，应及时采取措施整形，使其恢复正常，而不能采取消极措施将其网板固定或焊死：
     5.7各级领导重视，充分发动群众，认真管理，人负责；做到有指标、有分析、有措施、有效果、实践证明，三分技术，七分管理，只有这样，该项省煤节电的有效措施，才能不断进化，日趋完善。
6目前胶球清洗装置普遍存在问题的原因
日前胶球清洗装置较普遍存在的问题是收球不高，清洗效果欠佳，设备缺陷较多，投入率较低。其王要原因是：
     6.1收球网通流部分流道设计不合理
     6.1.1上下网板转轴中心位置偏高，未考虑运行时水流流动时动量的作用，以致运行时抖动或偏离正常位置。
     6.1.2未采取收球时的辅助调节及扰动措施。
     6.1.3下方箱宽度过大，进人下方箱的水流量过大，超过胶球泵的抽吸能力，以致造成部分水滞流，胶球在此回旋。
6.2制造安装工艺性差
     6.2.1网面制造粗糙，条栅分布不匀，动静间隙偏大。
     6.2.2上网板与方箱接合处间隙过大或平衡度差。
     6.2.3上收球网转轴接口处设计制造成圆柱接头。销子强度不足时，转轴受较大扭曲力矩时.很易断裂导致网板无法活动。此处应设计制造成方板接头以加强其刚性。
     6.2.4下收球网下端蟹钳处间隙过大，造成逃球。
6.3运行维护不当
     6.3.1不按时投运和定期反冲，发现问题未及时处理消除；
     6.3.2贪图方便，长期将网板置于收球位置。致使网板垃圾积累过多，超过网板承载能力，导致网板永久变形：
     6.3.3异物卡涩于动静部分之间未及时发现，强行操作执行结构。
