      凝汽器胶球清洗装置系统使用存在的问题分析，火电厂湿冷汽轮机组凝汽器胶球清洗装置系统的作用是清洗凝汽器内的冷却管，保持冷却管的清洁度，提高凝汽器的换热能力。常规的凝汽器胶球清洗装置系统工作流程是：人工泡球，使球的大小、密度满足要求，即球的直径比凝汽器冷却管稍大一定数值、球不能漂浮在水面上；人工确定合格胶球的数量，并将合格胶球投入清洗系统，胶球陆续进入凝汽器冷却管；清洗完成后，回收胶球，人工数胶球数量，计算收球率。
常规的胶球清洗装置系统存在以下问题：
      1、泡球后，人工筛选密度合格、大小合格的胶球，工作量大，错误率高，合格胶球的选择准确率依赖人员的责任心。如人员责任心差，将直径过大或过小的胶球或漂浮在水面的胶球放入清洗系统，将导致清洗效果差，即使系统连续运行，也不能达到较好的清洗效果。
      2、人员清点胶球数量工作量大，准确率低，可能导致收球率不准确。
      3、胶球的释放方式不合理，陆陆续续进入凝汽器的胶球随冷却水流移动，凝汽器内部冷却管堵塞越严重入口水流速越低，进入的胶球越少；越清洁的冷却管入口水流速越高，进入的胶球越多，终只有部分冷却管得到良好的清洁，凝汽器的整体换热效率难以保证。
      4、凝汽器胶球清洗装置系统一般定期或连续运行，没有考虑清洗效果和清洗时机，造成运行成本的上升，如：胶球泵的电耗增加、胶球的消耗、凝汽器胶球清洗装置系统设备的过早老化等。
      5、人员投运胶球清洗装置系统比较随意，责任心差的人员甚至不不投运或一直投运，而不考虑清洗时机和清洗效果。
      为了解决现有技术的不足，提供了一种凝汽器凝汽器胶球清洗装置系统，通过对现有凝汽器胶球清洗装置系统进行改进，提高了凝汽器胶球清洗装置系统的自动控制水平和清洗效果，同时节约电耗和设备的运行成本。
      一种凝汽器胶球清洗装置系统，包括泡球室、筛选室、胶球输送光电计数装置、集中发球室和收球室，其中泡球室，被配置为筛选密度不合格胶球，并将密度合格胶球输送至筛选室；筛选室，被配置为筛选直径不合格胶球，并将直径合格胶球通过胶球输送光电计数装置输送至集中发球室；集中发球室，被配置为接收合格胶球，并将其输送至凝汽器冷却水入口；收球室，被配置为回收凝汽器冷却水出口胶球，并将其送往胶球输送光电计数装置；胶球输送光电计数装置，被配置为记录胶球发球及收球数量，并将该数据发送至DCS系统或PLC装置进行收球率的自动统计计算。
      泡球室上部设有自动排气阀和放球口，放球口在不放球时保持封闭状态，泡球室下部设有出球口和进水口，出球口通过一隔离阀与筛选室进球口相连。
      自动排气阀下端与浮子相连，浮子漂浮于水面，当泡球室内的水面上升时，浮子上升，使自动排气阀关闭。
      筛选室从上到下依次设有进球口、大球拦截网、合格球出口、合格球拦截网和小球出口，其中，大球拦截网和合格球拦截网将筛选室分隔为大球室、合格球室和小球室，直径合格的胶球通过合格球出口排出。
      凝汽器胶球清洗装置系统还包括小球存放室，小球存放室通过二隔离阀与筛选室小球出口相连，小球存放室具体包括小球进球口、排水口和微孔滤网，排水口和微孔滤网用于滤除小球输送水。
      泡球室、筛选室和小球存放室由高到低呈阶梯式布置，以便于各室的内部空气由泡球室的自动排气阀处排出。
      胶球输送光电计数装置包括透明管道和设置于透明管道两侧的光电计数器，透明管道的直径稍大于合格球直径，合格球依次通过透明管道并通过光电计数器记录通过的胶球数量。
      集中发球室包括进球口和快开阀组，当进入集中发球室的胶球数量足够或不再有球通过胶球输送光电计数装置时，快开阀组打开，合格胶球集中进入凝汽器冷却水入口管中。
      收球室与胶球输送光电计数装置的出球口相连，并通过胶球输送光电计数装置将胶球送回至筛选室。
      凝汽器胶球清洗装置系统还包括胶球清洗自动控制装置，胶球清洗自动控制装置至少包括胶球泵及其控制装置以及凝汽器端差计算装置，胶球泵及其控制装置用于控制胶球的输送、回收以及系统中各隔离阀门的开启和关闭，凝汽器端差计算装置用于监测凝汽器的端差值，并根据预先设定的端差值控制凝汽器胶球清洗装置系统的启动和停止。
与现有技术相比，有益效果是：
      凝汽器胶球清洗装置系统，具有自动筛选合格胶球、集中发球、收球率自动统计计算和凝汽器端差值自动控制系统启停等功能，有利于减小人工工作量和人工容易出现的错误，提高进入凝汽器的合格胶球数量，确保凝汽器冷却管的清洁效果，同时对于减少设备无效运行次数，延长设备使用寿命，具有重要的经济效益。

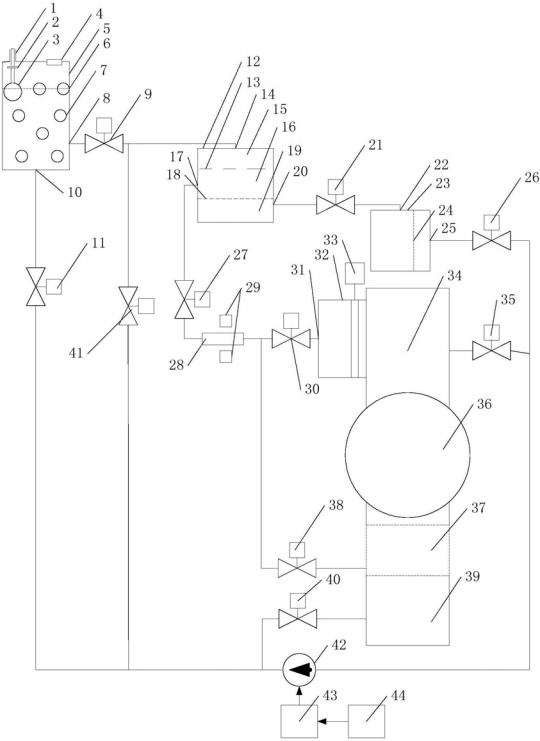

      图1是本发明实施例设计的凝汽器胶球清洗装置系统示意图。
      其中，1、排气管，2、自关阀，3、浮子，4、放球口，5、泡球室，6、密度过小胶球，7、密度合适胶球，8、出球口，9、一隔离阀，10、进水口，11、四隔离阀，12、筛选室，13、大球拦截网，14、进球口，15、大球室，16、合格球室，17、合格球出口，18、合格球拦截网，19、小球室，20、小球出口，21、二隔离阀，22、进球口，23、小球存放室，24、微孔滤网，25、排水口，26、三隔离阀，27、六隔离阀，28、透明管道，29、光电计数器，30、七隔离阀，31、进球口，32、集中发球室，33、快开阀组，34、凝汽器冷却水入口管，35、八隔离阀，36、凝汽器，37、收球室，38、九隔离阀，39、凝汽器冷却水出口管，40、十隔离阀，41、五隔离阀，42、胶球泵，43、控制装置，44、凝汽器端差计算装置。
