      介绍智能加药胶球清洗装置系统机组设备，冷凝器、凝汽器和各类热交换器中污垢的问题，一般是通过一年一次的人工清洗和不断加入化学药剂除垢的方式进行清洗，这种方式既不能保证凝器端盖或者凝汽器长期处在一个没有污垢的环境下工作，而且人工清洗耗时又耗力，每年的人工方式清洗又要提高运行成本；另外，现有的清洗周期是一年一次或者几年一次，导致凝器端盖和凝汽器长期处在一个较低的换热效率下工作，耗电。
       一种提高工作效率、节能环保的智能加药胶球清洗装置系统机组，能有效解决污垢的问题，提高冷凝器的热交换效率，通过化学药剂的方式，将水的纯度提高，从而减少水对系统的腐蚀和结垢。
       实现同时对多台冷凝器进行自动在线清洗。
       一种智能加药胶球清洗装置系统机组，其特征在于：智能加药胶球清洗装置系统机组包括胶球清洗装置和智能加药装置，胶球清洗装置与智能加药装置连接，胶球清洗装置包括程序控制器、发球机、分球器、收球器、胶球和用于放置、取出和观察清洗球的视镜装置，收球器连接在冷凝器的出水管上，发球机设有出球侧与回球侧，发球机的出球侧连接在分球器上，分球器连接有出球管，发球机的回球侧与收球器之间通过回球管连接，出球管与冷凝器的进水管连接，视镜连接在发球机与分球器之间。
       分球器包括分球阀体、电动执行器和安装在分球阀体内的滤网，滤网的网孔直径小于湿态胶球的直径，在分球阀体的上方有吸气口，下方有排污口，在电动执行器上设有圆盘，圆盘安装在滤网内部，圆盘与滤网之间设有缝隙，缝隙小于湿态胶球的直径，电动执行器控制收球或者发球，收球器上设有进水口、出水口、收球进口、收球出口、检修口和清洗口，进水口与收球进口连接，进水口与出水口连通，收球进口与收球出口连通，其中进水口内部到收球进口有锥形网状的滤网，其中滤网由直筒段和锥管段连接而成，滤网孔径小于湿态胶球的直径，进水口通过滤网壁与出水口连通，滤网的锥管段与收球进口连接。
       分球器通过一软接管与出球管连接，发球机的回球侧通过一软接管与回球管连接，收球器的检修口和清洗口上分别设有压力表安装孔，在压力表安装孔上安装压力表，通过记录两个压力表的差值确定滤网的堵塞情况。
       出球管上设有阀门，与收球器连接的回球管上设有阀门，视镜与发球机之间安装有单向阀，冷凝器的出水管上设有阀门，与收球器连接的出水管路上设有阀门。
       发球机内部设有离心式的胶球泵，胶球泵连接出球侧和回球侧，胶球泵的叶轮直径为50～500mm之间，水流通道内径为20～50mm之间，发球机的转速为960～2900转/分钟之间，视镜装置包括相互垂直且相交的管段、上透明玻璃片、下透明玻璃片，上透明玻璃片、下透明玻璃片分别安装在其中一管段的管口上，另一管段的一端为进水口，另一端为出水口。
       胶球清洗装置还包括水流传感器，水流传感器连接在冷凝器的进水管上，水流传感器取样获悉冷凝器的水流的信息，为程序控制器提供取样信号。
       清洗球的表面为非光滑面，在表面上分布有吸附凹坑。
       智能加药装置包括加药泵、电导率仪和水质在线检测仪器，加药泵出水口连接在出球管上，电导率仪和水质在线检测仪器连接在回球管上。
       逆着水流方向且在通过电导率仪和水质在线检测仪器之前设有减压阀，水质在线检测仪器包括有酸碱度pH检测仪。
       出球管路包括出球总管及出球支管，回球管路包括回球总管及回球支管，其中的一回球支管与收球器连接，一出球支管连接在冷凝器的进水管上，另外的-回球支管与二收球器连接且在该回球支管上设有电导率仪和酸碱度pH检测仪，另外的一出球支管连接在二冷凝器的进水管上且安装有加药装置，二收球器与二冷凝器的出水管连接，各出球支管由一电动阀控制，各回球支管由二电动阀控制。
       智能加药胶球清洗装置系统机组与现有技术相比具有以下优点：
       智能加药胶球清洗装置系统机组由于通过程序控制器控制分球器和加药泵，在进行操作时，其他阀门保持常开状态。特别是出球管路上装有单向阀门，因此在切换时不会改变水流方向，出球管路上的分球器切换过程中，水从网状两侧流出，从而可消除卡球现象。出球管路上装有视镜，具有放球和取球功能，更能清楚地观察到收球的实际情况。清洗球表面分布有吸附凹坑，有利于吸附和洗刷污垢；水的纯度过低时，通过加药泵的方式，将系统的水的纯度提高；通过机组能提高效率，实现自动化、简易化，彻底清洗污垢，提高换热效率，并使凝器端盖、凝汽器、各类热交换器长期高效率工作，节能环保。机组技术方案可以实现同时对多台冷凝器进行自动在线清洗。
附图说明

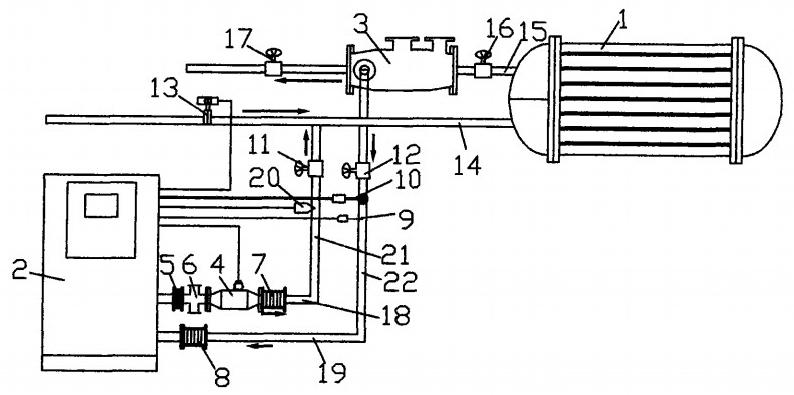

图1是智能加药胶球清洗装置系统机组实施例一结构示意图；

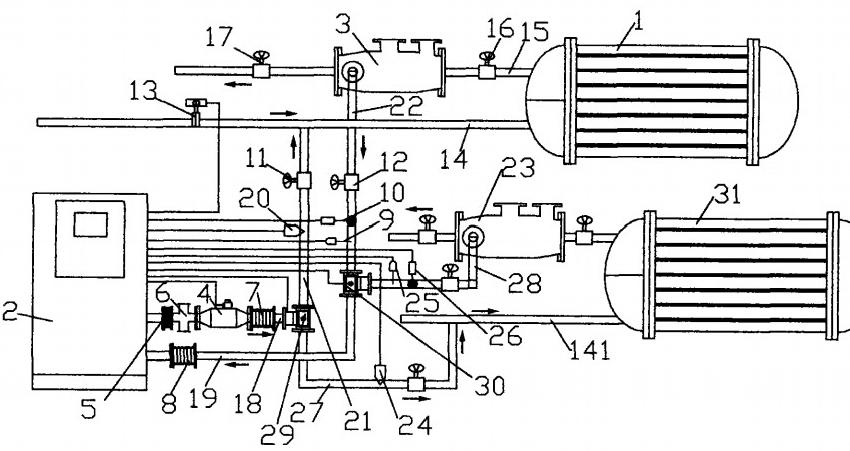

图2是智能加药胶球清洗装置系统机组实施例二结构示意图；

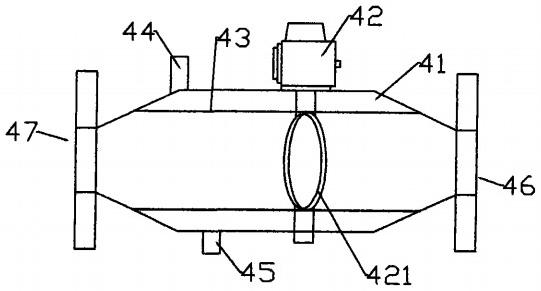

图3是智能加药胶球清洗装置系统机组分球器结构示意图；

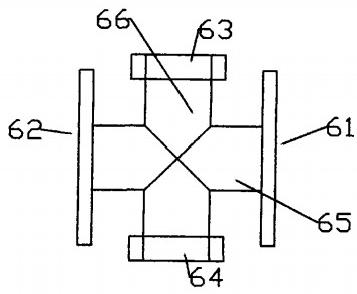

图4是智能加药胶球清洗装置系统机组视镜结构示意图；

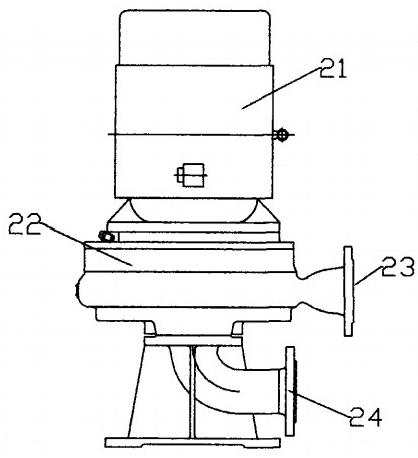

图5是智能加药胶球清洗装置系统机组胶球泵结构示意图；

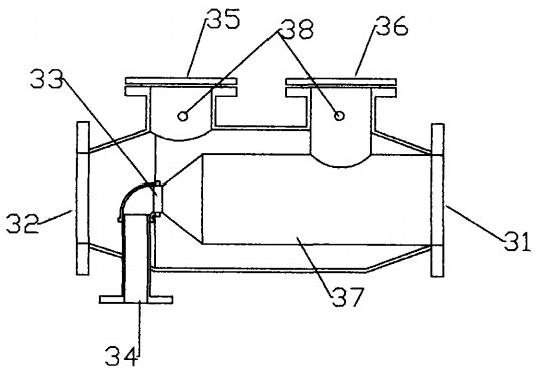

图6是智能加药胶球清洗装置系统机组收球器结构示意图。
