     胶球清洗装置系统冷凝器海绵胶球清洗技术改进？电厂#6机冷凝器胶球清洗装置系统自投产以来一直无法投入运行，去年对其控制程序进行了修改和完善；然后进行了系统动态调试。系统现已能正常投入运行。从而有效的降低了运行人员的劳动强度；也提高了冷凝器的真空。
     冷凝器是火力发电厂的主要热力辅助设备之一，是实现电厂热力循环的重要设备。当冷凝器长期工作后，循环水中所夹带的杂质和污垢会附着在冷凝器铜管内壁的冷却水侧，使冷凝器的冷却效果降低，从而降低了冷凝器的真空和汽机的热效率。若采用人工清洗则劳动强度大且须局部停用冷凝器，影响机组负荷。因此冷凝器采用胶球清洗方法，不但解决了上述问题，而且保护和延长了冷凝器铜管的使用寿命。
1系统结构

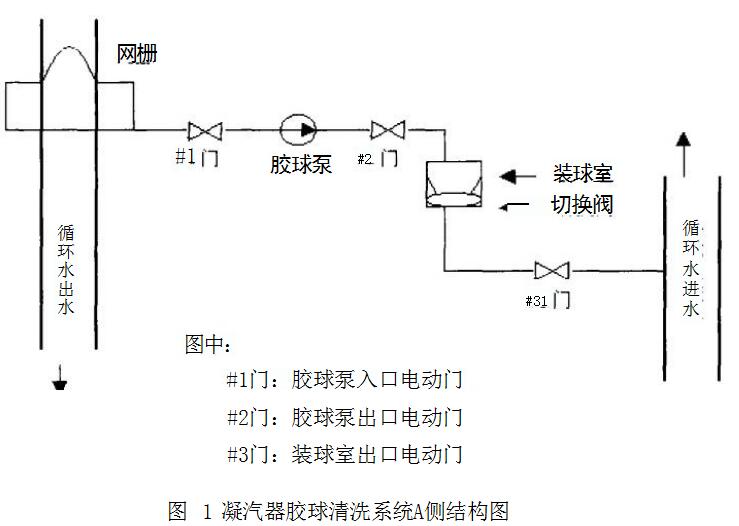

#6机冷凝器胶球清洗装置系统的A侧结构组成如图1所示：(以A侧为例，B侧与A侧结构相同)
#1门：胶球泵入口电动门
#2门：胶球泵出口电动门
#3门：装球室出口电动门
图1冷凝器胶球清洗装置系统A侧结构图
     冷凝器胶球清洗装置系统的工作原理：将密度与水相近(湿态比重为0.98～1.06)、外径比所清洗铜管内径大1～2mm的海绵胶球放进装球室，胶球数量为所清洗铜管总数的10%左右。然后启动胶球泵，将胶球混合在略高于循环水压力的水流中，使它从装球室进入冷凝器循环水进口处，然后随循环水进入冷凝器的铜管。由于海绵胶球是一个多微孔柔软的弹性体，在微小差压的作用下就可穿过冷凝器的铜管，从而将铜管内附着的污物带出铜管。胶球通过铜管后随水流进入收球网(网栅),然后在胶球泵的作用下被送回装球室，从而完成一次清洗过程。不断重复上述过程，就可对冷凝器的铜管进行连续清洗，保证铜管的清洁，从而达到提高冷凝器真空的目的。
     由于该套系统为独立系统，故系统中的控制器采用OMRON的可编程序控制器(简称PLC)。PLC是一种数字式电子装置，它采用计算机技术，并以继电器控制技术为基础而发展起来的一种新型控制装置。OMRON系列的PLC由主机和编程器组成，其中主机包括电源、CPU、存储器、I/0模块。其工作原理是在系统软件的控制下，按照用户编写的梯形图顺序号，从一行开始解读并执行，直到后一行为止。
2胶球清洗装置控制系统改进措施
     原控制程序结构混乱，步序不清；电动门的行程反馈信号与现场的实际情况大相径庭；同时控制回路也存在不少问题。系统根本无法运行。
     针对以上情况，我以现场的实际情况为依据，理顺控制对象与控制信号间的对应关系，并对电动门的行程反馈信号与现场实际情况不一致的地方进行了修改。同时应用编程器和编程软件对原程序进行了修改和完善，确保系统能安全、可靠、经济的运行。
2.1增加了先清洗A侧或B侧的选择程序

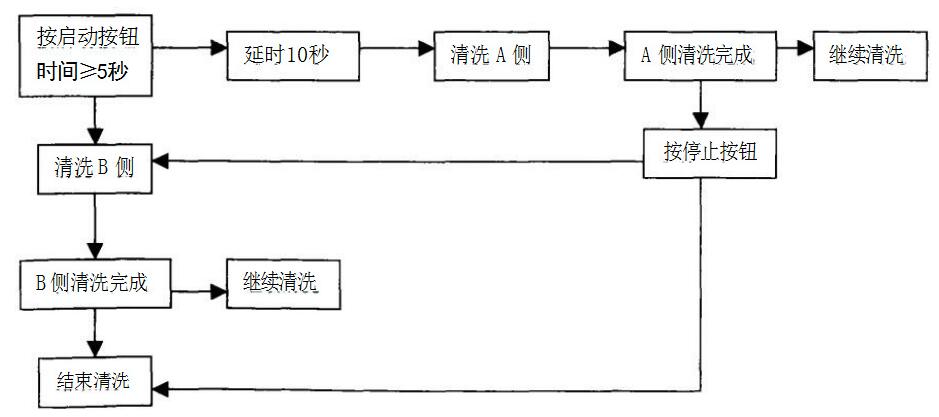

图2冷凝器胶球清洗装置选择逻辑图
     原程序的设计思路是清洗完A侧后必须清洗B侧，这不符合系统运行的实际需要。因此，在不增加硬接线和选择开关的情况下，利用PLC提供的定时器，通过按“启动按钮”的时间长短来选择先清洗A侧或B侧。当按住“启动按钮”的时间大于或等于5秒时，系统选择单独清洗B侧。若按住启动按钮”的时间小于5秒，则经10秒延时后，系统自动清洗A侧，A侧清洗完后若不按“停止”按钮，则自动清洗B侧，B侧清洗完后，程序自动停止运行。从而合理、有效、经济的利用了该系统。冷凝器胶球清洗选择逻辑如图2所示。
2.2根据生产的实际需要修改清洗和收球时间

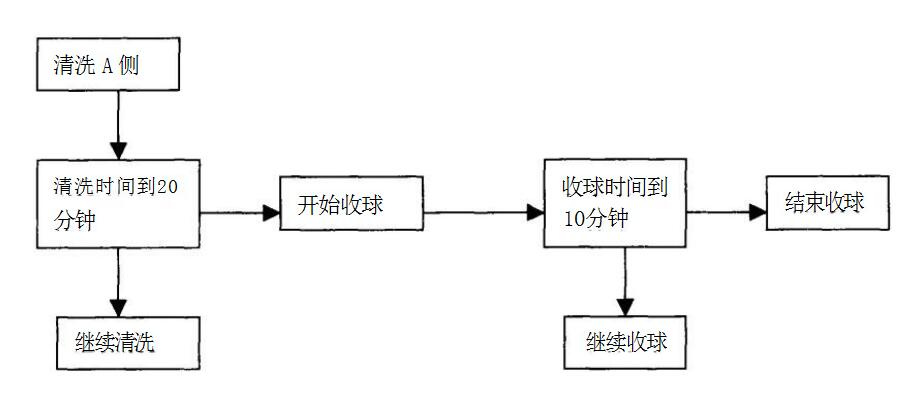

     原程序的清洗和收球时间均为33分钟，过长时间的清洗，将会使铜管的保护膜受损，不利于设备保养，并过多的消耗了电能和加速了设备的磨损。现根据系统的实际运行情况，将清洗时间设为20分钟，收球时间设为10分钟。从而合理的利用了该系统。冷凝器胶球清洗时间逻辑(以A侧为例，B侧与A侧一致)如图3所示。
2.3增加电动门开关过程中指示灯的闪烁功能

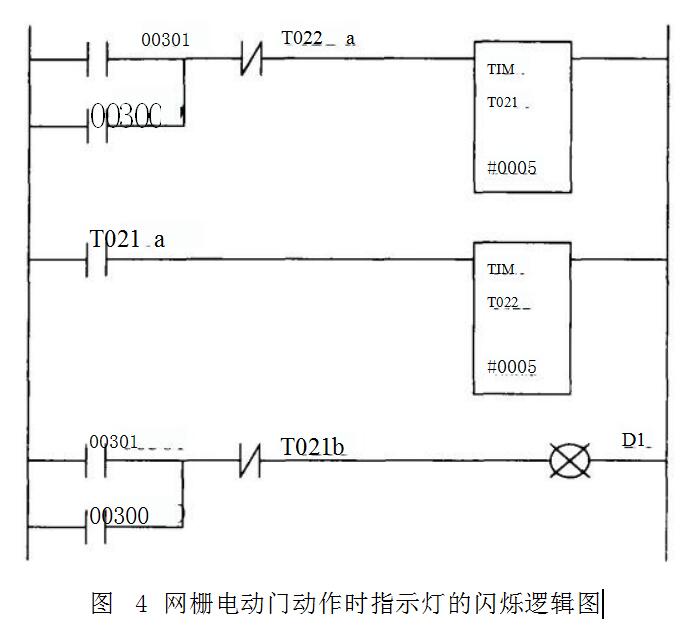

     当某一电动门动作时，其对应的指示灯将以2Hz的频率闪烁，以便现场观察和调试。现以网栅电动门动作时的闪烁过程进行分析，其动作逻辑如图4所示。
     现分析网栅电动门开时指示灯的闪烁过程：当开指令发出后，00301闭合，D1灯亮，T021开始计时，0.5秒后T021a闭合，TO22开始计时，T021b断开，D1灯灭，0.5秒之后TO22a断开，TO21复位，T021a断开，TO22复位，TO21b闭合，D1灯亮，TO22a闭合，T021又开始计时，从而完成一次闪烁过程。当开指令消失后，00301断开，则D1灯停止闪烁。当关指令发出后00300闭合，指示灯闪烁过程与开时的闪烁过程一样。当开、关指令都消失后，则D1灯不再闪烁。
2.4增加故障报警功能

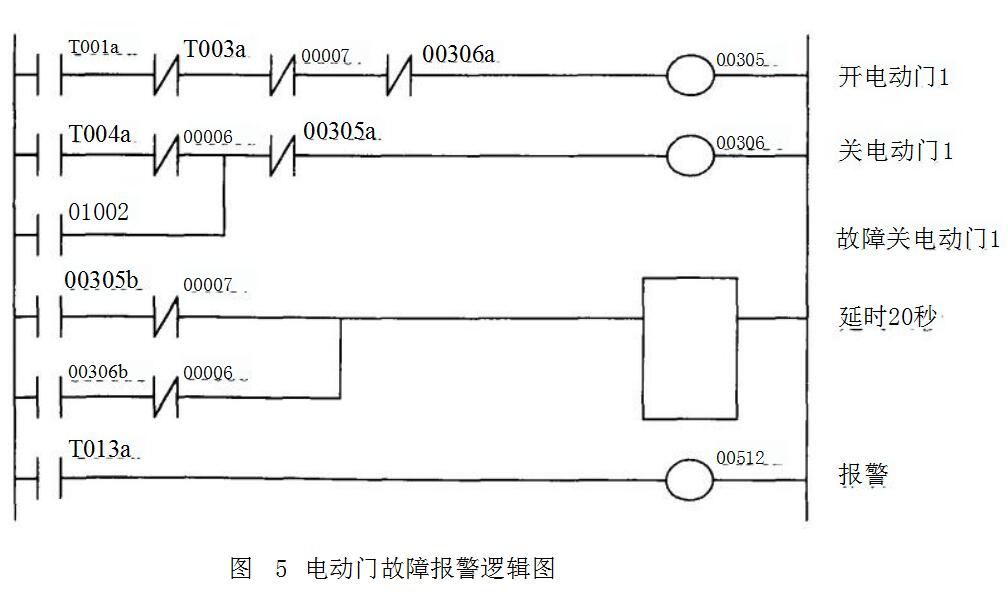

     当控制电动门的指令发出后，系统在20秒内由于电动门的机械卡涩或其它故障而未收到行程开关的动作信号，系统将发出声光报警，以提醒运行人员，其动作逻辑如图5所示。
     现分析电动门1开时的故障报警过程：当开电动门1的控制指令T00la发出后，00305动作，接点00305b接通，记时器T013开始计时，当20秒内未收到开到位的行程开关信号00007时，则T013发出指令，T013a接通，00512发出故障报警信号。
注：胶球清洗装置系统中所有电动门的开或关的过程时间小于15秒。
     经过几个月的实际运行，控制系统动作正常，从而有效的提高了冷凝器的真空，也取得了良好的经济效益。
