      凝汽器海绵胶球清洗系统效果说明及海绵胶球、冷却水二次滤网选用，凝汽器海绵球连续清洗系统如图1所示。它既用于循环供水方式，于冷却水为淡水或海水的直流供水方式。
海绵球通过铜管，在收球网筛中回收后，经循环泵和喷咀重新进入冷却水中，并沿冷却水管截面均匀分布。在装球室中，可以对海绵球计数和测量球的大小。当球磨损到一定直径时，应换用新球，这项工作可以在装球室中进行。
      循环的海绵球数量决定于铜管根数，每根管子平均每隔5分钟通过一个球。根据需要，可以采用具有不同弹性的海绵球。海绵球与铜管内壁的连续摩擦作用使管壁保持洁净，实际上没有沉积物，可以不断破坏管壁上的静止水膜，从而提高管子的传热性能。由于管壁没有儿积物，可以避免发生沉积物下的腐蚀。凝汽器用海绵球连续清洗后，其背压与凝汽器经彻底清理后所能达到的好背压相比较，其差值可以保持在1.5毫米汞柱以内。

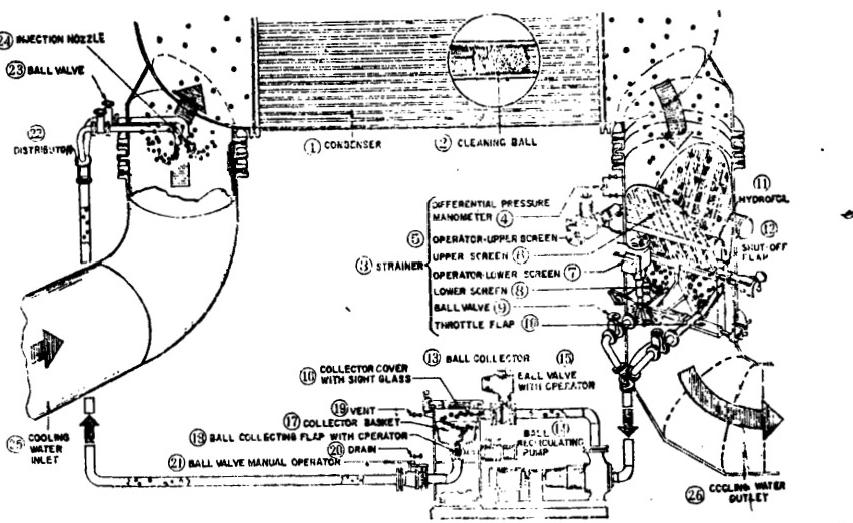

图1海绵球连续清洗系统
      ①凝汽器；②海绵球③收球网筛④差压计⑤上部网筛操作器；⑥上部网筛：⑦下部网筛操作器；⑧下部网筛⑨海绵球阀⑩竹流翻板!?导流板；?网筛关闭翻板!⑩装球室；?循环泵；⑩海绵球阀(带操作器);⑩装球宝盖子(有玻璃窗);?收球斗篮；⑩收球翻板(带操作器);⑩空气阀；?放水阀：?海绵球阀手柄；②分汇器海绵球阀；网冷却水进水；⑩冷却水排水工清洗，但平均清洁度仅67%,与开始运行时的94%相比较，降低了27%。安装了海绵球连续清洗装置，投运一星期后，清洁度接近95%。

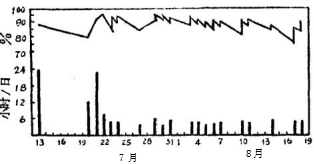

      从图2可见，清洁度没有长时间降低的情况，并且直接随着海绵球循环小时数而变化。某电厂冷却水为污秽的咸水。试验结果表明，采用海绵球连续清洗新黄铜管，与不用海绵球时相比较，结垢速度约可降低50%。
标准海绵球
      如凝汽器在使用海绵球连续清洗前，管壁已严重结垢，可根据结垢程度，选用表面加进磨料和具有不同磨蚀性能的海绵球。这种特种海绵球对管壁产生均匀的轻微洗刷作用，慢慢地把结垢除掉。然后可以使用一般的海绵球保持运行中管壁洁净。

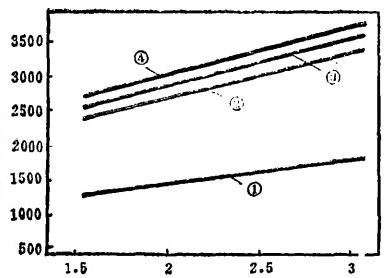

      图3表示一根结垢的管子用特种海绵球清洗后传热系数变化的情况。
      图3结垢铜管用特种海绵球清洗后传热系数的变化①从凝汽器取下的结垢铜管；②通过300次特种球，③通过900次特种球；④用标准海绵球清洗二星期凝汽器用海军铜管，冷却水为河水。取出一根结垢严重的铜管，测出其传热系数在冷却水流速为2.3米/秒时为1,586大卡/米2·时.C,比新管的传热系数降低近60%。先用表面有磨料层的特种球对这根铜管进行清洗，在清洗24小时后(约相当于通过300次球),传热系数升至2,821大卡/米2·时·C;用直径稍大的特种球继续清洗，通过900次球后，传热系数升至2,991大长/米2·时·C,与结垢时相比较，传热系数降低值约恢复了61%。用标准海绵球继续运行二星期后，传热系数达到3,113大卡/米2·时·C。以上试验说明了使用特种球的效果。采用特种球时，必须严格选择，大小和麻蚀性能要合适，并确定运行时间。
冷却水二次滤网
      为了不使垃圾等杂物进入凝汽器水室，可安装如图4所示的二次滤网。这种二次滤网装在凝汽器冷却水进口管路1,好靠近水宝处。筒形滤网本体用不锈钢制成。冷却水径向进人滤网，转过90°,轴向离开滤网。垃圾等杂物留在滤网的上部外壁上。滤网网孔面积至少为冷却水管截面积的7倍，因此可以积聚较多坑圾而不致形成过大压降。根据滤网外壁积聚垃圾情况或水流压降，可以在运行中对滤网进行冲洗。冲洗时，将蝶阀转到与水流方向约成30°的位置，这时可在筒体内产生强的涡流，把积聚的垃圾卷上，经排垃圾管排出。冲洗时间一般为5～15分钟。冲洗完毕，阀门回到正常位置。可以利用水流压降做到自冲洗。
图4冷却水二次滤网
      ①一过网；②—冷却水进口：③—蝶闷(在0°位置);④一放垃圾阀及操作器(在关闭状态);⑤一放垃圾管；⑥一差压计；⑦一放水门；⑧—凝汽器。
海绵球清洗与冷却水化学处理
      冷却水中有时加入硫酸亚铁，使在铜合金管子内璧生成保护膜，防止电化学腐蚀。试验表明，采用海绵球连续清洗时，由于可以使保护膜厚度更均匀和表面更光滑，实际上可以改善保护膜的质量。如果需要去除老的保护膜，换上新的保护膜，采用海绵球连续清洗方法快而有效。此时可以先使用表面有磨料的特种球，去除老的保护膜，然后在冷却水中加入硫酸亚铁，同时投用标准海绵球，得到的新保护膜均匀而又光滑。用海绵球连续清洗可以减少冷却水加氯处理的需要，有时司以不需要再加氯处理。
