凝汽器海绵胶球管道清洗技术在化肥厂应用

凝汽器海绵胶球管道清洗技术在化肥厂应用

     凝汽器海绵胶球管道清洗技术在化肥厂应用，现代大化肥企业中换热设备数量很多长期以来一直困扰着人们的一个共同问题就是：这些换热设备在运行中结垢后，如何在不停运的情况下，不断地进行有效可行的清理。目前各厂的方法主要是加强循环冷却水的水质控制，以抑制水垢的生成，这是根本的办法。但是循环水质的控制很难达到不生成水垢的理想状态，它只能减少水垢的生成，并不能消除水垢。因此，换热器运行一段时间后结垢是难免的。特别是热负荷高的换热器水垢产生的既快又严重，以致影响换热设备的正常运行。大化肥厂目前大都采用化学清洗法，该法不易操作，易腐蚀设备且不易频繁使用。否则，会缩短设备的使用寿命，同时会使循环冷却水水质恶化。
     如果将电力系统汽轮机凝汽器的海绵胶球清洗法应用到化肥企业换热设备中是大有可为的，在理论上也是可行的。
     a.这种清洗方法可以在换热设备运行中，根据换热设备的运行工况及时地消除水垢，改善换热工况，从而降低能耗；
     b.电力系统汽轮机的凝汽器与化肥厂中的凝汽式透平的凝汽器是相同的，只大小不同；
     c.化肥厂中的换热器与电厂中的凝汽器的区别只是进行热交换的介质与大小不同而已；
     d.只要是冷却水走管程的换热器，原则上都可以应用海绵胶球清洗法清洗水垢；
     e.海绵胶球清洗法的应用还可以避免因加酸造成的各种问题。
1海绵胶球清洗法原理
     海绵胶球通常用橡胶制成，具有多孔、性软、能压缩等特性。球在充分吸水后的比重，应和水的比重相同。球的直径在应用前应比换热器管子的内径大约1mm。当用到它的直径比换热器管子内径小1mm左右时，便不能使用，应该更换。每台换热器所需的海绵胶球量约为一个流程的管子根数的10%～15%,每根管子在每次清洗中平均通过3～5个球。

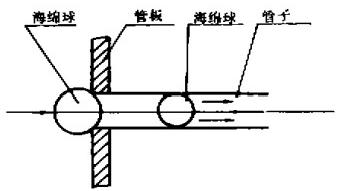

     图1为海绵胶球在管内移动的情况。
     海绵胶球在水流带动下会通过管子，并与管内壁发生磨擦，将管壁上的附着物擦去，从海绵胶球后方来的水流会通过孔隙把擦下的污物冲走。
2海绵胶球清洗系统

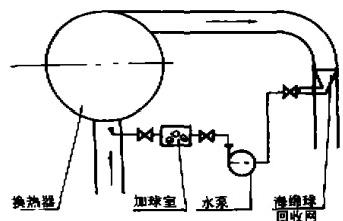

     海绵胶球自动清洗系统如图2所示。清洗系统有设的水泵，使水形成一个单独的循环回路，海绵胶球被这股水流带动，通过换热器和回收网等作循环运行。在此系统中的回收网约增加阻力0.006～0.008MPa,如无用水泵可以选用适当的污水泵来代替。清洗次数可以根据换热器的运行工况来定，也可以通过实际应用找出佳的清洗次数。
3海绵胶球清洗注意事项
     a、消除死角：在使用此法时，应消除冷却水流动中的死角(如安置导向板等),否则海绵胶球会滞留在这些死角中，在有关的截门上还可以装置保护，来防止小球卡住截门。
     b.消除水中较大颗粒的杂质、否则对海绵胶球运行不利。因为杂质会使小球卡在管中，使水流不畅。可采取在换热器冷却水进口加滤网的办法处理。
     c.去除老垢：如在海绵胶球上加有适当的研磨剂，它可以用来清除管内的老垢。
     d.清洗不可过度；用海绵胶球清洗不过度是不会损伤管子的保护膜的，即一次清洗时间不要过长，清洗间隔要适当。
     这种清洗方法如果在化肥企业换热器污垢清洗中得以应用，一定会取得很大的经济和社会效益的。
