     凝汽器胶球清洗装置系统配件布置和安装，胶球清洗系统布置、安装，应严格按照制造厂提供的系统布置图及技术要求进行，不可随意增减系统中配套件的数量和改变各组件及配套件在系统中的相对位置。
凝汽器胶球清洗装置系统配件/收球网
     收球网进口前直管段长度一般不应小于循环水管直径。进口紧接着循环水管弯头布置时，应使操作轴与弯头中心线所在平面相平行。若收球网为立式安装，对SD型好采用操作轴与弯头中心线所在的平面相垂直的布置方式，且在收球位置时，网板进口端贴在弯头内侧简壁上，以免在收球网板的某些部位积球。
     在开式循环水系统中，收球网宜布置在水平管段上，使引出管位于收球网侧面。
凝汽器胶球清洗装置系统配件/胶球泵
     布置时，应能保证运行时泵不发生气蚀。目前供选用的胶球泵的允许吸上真空高度一般都在6～7m水柱左右。
凝汽器胶球清洗装置系统配件/装球室
     用来存贮、检查、更换胶球和监视胶球运动，故其安装位置应便于运行人员接近和操作。
凝汽器胶球清洗装置系统配件/胶球管路
     应短直、流畅、变头圆滑，以尽量减小系统阻力损失，便于海绵胶球进入循环水管并与循环水均匀混合。
凝汽器胶球清洗装置系统配件/胶球管

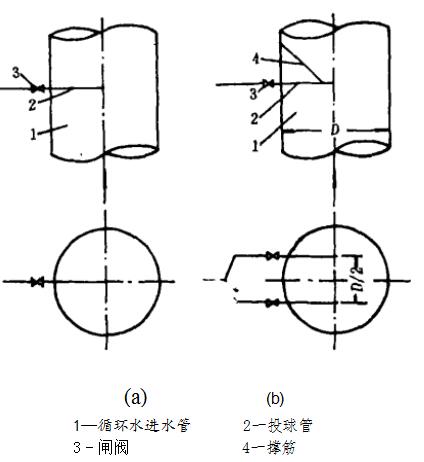

     宜布置在距凝汽器循环水进口有一定距离的直管段，投球管伸至循环水管中心，其出口逆循环水流方向。循环水管公称通径DN<1200mm时，投球管用一根，其布置形式见图6(a);DN≥1200mm时，投球管用两根，且应对称布置，具体要求如图6(b)所示，以便胶球在循环水中均匀分布。
     还有一种旋转式投球管，但结构较为复杂、一且转动部分出现问题，将会导致胶球分布不均，严重影响清洗效果。故暂不推荐使用。
     循环水系统中装有二次滤网时，其出口至凝汽器的循环水管长度一般都有限，但布置投球管时，仍应遵照上述原则，切不可采用在凝汽器水室中布置的方案。
凝汽器胶球清洗装置系统配件/控制装置
     控制柜或程控柜应安装在通风良好、比较干燥且靠近装球室的地方。
