胶球清洗设备简介
       某电厂#10、#11机组使用的凝汽器胶球清洗系统是由连云港市宏琦电力辅机生产制造的，型号：SF1800。每台机组配用两套胶球清洗装置，两套胶球清洗装置共用一套微机程序控制系统(一台机组设一台控制柜)。在设计工况下，使用湿态直径比凝汽器不锈钢管内径大1~2mm的清洗用海棉球，每次清洗4小时后，收球率应不低于95%。胶球投运时，收球网运行正常时水阻不大于300mmH2O。胶球再循环泵（胶球泵）为电动机驱动，卧式，单级，端部吸入式，垂直中分面，泵的叶轮和壳体之间的间隙能够满足胶球的通流。
       收球网为倒“V”型结构，水平安装在凝汽器冷却水出口管上，收球网长度为2750mm，收球结构为格栅式，网板采用组装式结构。两只收球网对称布置。加球室的进出口连接管采用法兰连接，并配有球阀，装球室设有排水和放气阀门，容积约27升。胶球清洗装置配有供用来控制胶球的发送和停止的电动驱动装置。每个收球网应有两端的法兰，带铰链的人孔门，测量压差的接头，带法兰的出球口网板及电动驱动装置。收球网收球格栅网板设置反冲洗装置，收球装置设置人孔以便于检修。收球网及壳体有足够的刚度、不变形，各转动部件保证转动灵活不卡死。胶球清洗装置大修周期为5年，除胶球外所有设备部件寿命均大于5年。
凝汽器胶球清洗系统的组成：
       a)具有电动驱动装置的胶球加球室（装球室）和电动再循环泵（胶球泵）。
       b)具有电动执行机构的收球网及压差测量和控制系统。
       c)具有电动和手动的阀门、附件，胶球分汇器及附件。
       d)海绵胶球。
       e)微机程序控制柜及与之相关的控制设备

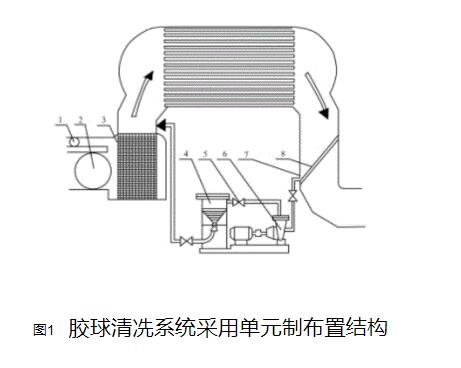

胶球清洗系统（图）
       图中：胶球清洗系统：1、收球网；2、压差测量装置；3、闸阀；4、三通器；5、胶球泵；6、电动球阀；7、装球室；8、放水门；9、放气门；10、胶球管路；
