凝汽器胶球清洗设备采用程序控制装置作用

       凝汽器胶球清洗设备曾获得电力工业部重大科技成果二等奖。
       该设备由收球网，二次滤网，装球室和胶球输送泵等部件和相应的阀门，电动执行机构所组成，借助水流的强迫循环将大于铜管的海绵胶球挤过凝汽器铜管，将铜管擦洗干净。采用胶球清洗设备后，可以降低凝汽器端差和汽轮机背压，从而提高了汽轮讥的热效率；降低发电煤耗；同时可减缓铜管水侧腐蚀，在机组不减负荷的情况下清洗凝汽器。
       现在国内单机容量在2.5万千瓦到30万千瓦的机组普遍都已推广采用凝汽器胶球清洗设备，并通过发电厂应用和对产品结构及制造工艺不断改进，该设备已形成系列化。
       随着发电厂自动化水平的日益提高和对一部份电厂的调查，很多电厂要求把凝汽器胶球请洗设备采用程序控制，以减轻劳动强度，确保设备安全经济运行，在水电部有关司局的支持下，设计制造了一套凝汽器胶球清洗设备程序控制装置，安装在码头电厂20万千瓦机组上。该胶球清洗装置于1984年6月份试制完成，7月份利用电厂大修的机会进行安装，11月初正式移交运行，效果很好，马头发电厂给予很高评价，认为：“该装置采用强电控制，抗干扰能力强，运行可靠性高，而且电路系统简单，设备造价低。从投运以来设备状况良好，完全按照设计的意图动作，大大减轻了工人的体力劳动，消除了误操作的可能性，提高了设备安全水平”。
       凝汽器胶球清洗程序控制的设备和部件有：装球室、切换阀、上下收球网、关断阀、胶球输送泵及泵入口阀等。

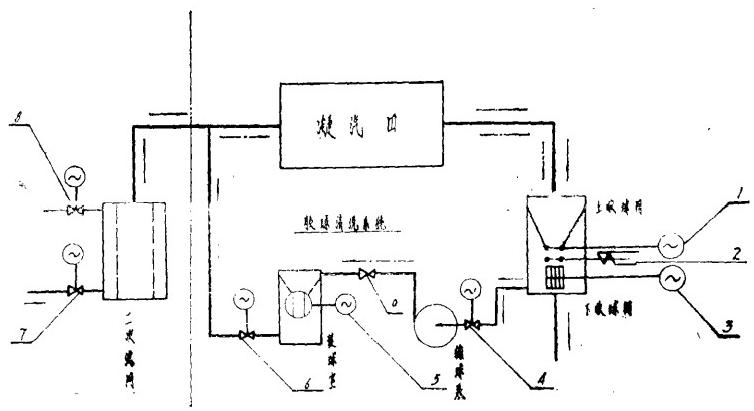

       1.上网执行器2。关断挡板电磁线圈3.下网执行器4.泵入口阀执行器5.切换阀执行器6.出口阀执行器7。蝶阀执行器8。排污阀执行器9。泵出口阀(见附图)
       控制回路是由继电器、时间继电器、接触器和行程开关组成。具有程序控制。运动和就地操作三种不同功能并可随时互相切换。动作和到位时都有灯光显示。一个控制盘可控制一台胶球清洗设备、也可以根据电厂耍求控制二台或三台胶球清洗设备。整个装置随时投入或退出运行，不会对主设备的运行和安全造成威胁。二次滤网系统工作时根据滤网的压差可随时开或关排污阀进行排污。
       通过实际运行考验，证明该胶球清洗装置具有电路系统简单，造价低，抗干扰能力强，安全可靠性高，操作维护方便等优点。采用此装置后定会使胶球清洗设备在电力生产中发挥更大经济效益。
