凝汽器剥皮胶球清洗方案相关技术介绍？

凝汽器剥皮胶球清洗方案相关技术介绍？

一、安全措施

1、办理热机工作票，许可后方可开始清洗工作。

2、清洗设备、工器具由清洗单位提供，并符合现场要求。

二、凝汽器剥皮胶球技术措施

1、清洗前双方确认凝汽器结垢程度，并做好记录。

2、清洗前后冷却水管清洁度做好对比。

3、拆下的设备零部件作标记，并妥善保管。

三、工器具

序号 工器具名称 数量 序号 工器具名称 数量

1 氧  气 1套 5 梅花扳手22-24、30-32 各2把

2 电焊机 1套 6 高压清洗机 1台

3 活口300mm 2把 7 酸洗设备 1套

4 手  锤 1把 8

四、凝汽器剥皮胶球清洗工期

单侧凝汽器剥皮胶球清洗55小时，两侧凝汽器剥皮胶球清洗共计110小时（4.5工作日）。

五、清洗注意事项

1、酸洗前应将凝汽器进、出口管处临时加装堵板（厚度5mm），封堵严密。清洗泵出口管道与凝汽器入口管道放水阀门法兰相连接，入口管道与凝汽器出口管道母管预留阀门法兰相连接，阀门规格：DN50、PN1.6。（具体位置图例）

2、凝汽器冷却水管为316L不锈钢螺纹焊管，酸洗用药必须使用氨基磺酸，不得使用盐酸。

3、酸洗时，流速应保持0.1~0.25m/s。机组酸洗泵出力不得小于30 m3/h。否则清洗效果无法保证。

4、酸洗试环应使用相同材质的凝汽器新管制作，试环长20mm，用金相砂纸打磨试环内外表面，用耐腐蚀绳悬挂在水室或清洗箱中，并可靠固定。

5、凝汽器不锈钢管内结垢较多时，酸洗时会产生大量泡沫。为防止大量泡沫溢流，可使用消泡剂。若是粉状消泡剂，可直接洒在泡沫表面；若是液体消泡剂，可用小型手持喷雾器喷洒在泡沫表面。

6、酸洗用药品应提前运至现场备用，并经验收合格。

六、清洗工序

1、高压水清洗

因凝汽器冷却水管存在个别堵塞现象,化学清洗前先利用高压水对不锈钢管进行逐根疏通，全部疏通后方可进行化学清洗工作。

清洗工序：

1.1、清洗施工人员培训并考试合格。

1.2、清洗设备及工具运抵现场,围护好安全作业区,悬挂好安全标志。

1.3、清洗设备安装调试完毕。

1.4、打开凝汽器人孔, 利用高压水对冷却水管疏通。

1.5、恢复凝汽器人孔，清洗完毕现场整理,打扫卫生。

注: 清洗工作中, 清洗人员应注意高压水及杂物不得溢出清洗工作区域, 保护现场其它设备和设施不受影响, 严禁对清洗无关的设备进行操作。

2、化学清洗

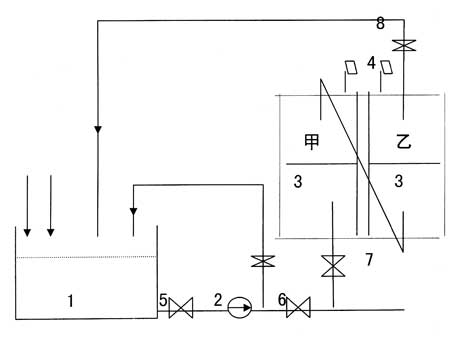

2.1、将凝汽器冷却水进出口法兰利用堵板进行封堵, 重新建立循环系统如下：

1-溶液箱  2-循环泵（5千瓦，流量30立方/小时，DN50管丝扣连接）  3-凝汽器  4-水侧顶部排气门   5-8隔离阀门  甲乙A/B侧回水室

2.2、汽侧检漏:对凝汽器汽侧注水（注水至凝汽器喉部）,检査不锈钢管应无泄漏，汽侧注水后,不必排放,待清洗完毕后排放。（运行人员操作）

2.3、冲洗:往溶液箱内注入适量清水开循环泵打循环,检査系统有无泄漏,发现泄漏及时排除, 并继续循环冲洗至出水清澈后排放。

2.4、酸洗

2.4.1、溶液箱内注入适量清水,加入Lan-826缓蚀剂,分散剂，消泡剂 II, 充分混合均匀后开泵循环(温度不低于10℃)。

2.4.2、往溶液箱内缓慢注入清洗剂,继续循环。

2.4.3、开启凝汽器水侧顶部放空气门，将反应产生的二氧化碳气体及时排出。

2.4.4、定期取样分析清洗药剂的浓度,当其浓度连续1小时稳定不变且大于2%，进出口酸液无气泡产生，可结束酸洗。

2.4.5、酸洗完成后，开启凝汽器水室底部放水门排放酸洗溶液。

2.4.6、重新注入清水冲洗并加入中和剂, 调节冲洗回水出口 pH在6-9。

2.4.7、化学清洗结束后检查清洗效果，对凝汽器冷却水管再次进行高压水清洗。

2.4.8、检查验收：清洗结束后，双方人员共同对清洗效果进行检查，清洗后的金属表面应清洁、无残留硬垢，除垢率≥85%为合格，除垢率≥95%为优良；用凝汽器酸洗试环测量酸洗的平均腐蚀速率应小于1 g/m2·h ，总腐蚀量应小于10g/ m2。

3、化学清洗废液的处理

3.1、各阶段接近中性的冲洗水可以就近排入污水系统，由排水泵排至厂外污水管网。

3.2、酸洗废液用NaOH进行中和处理，调节PH值至6-9后就近排入污水系统，由排水泵排至厂外污水管网。

七、化学清洗注意事项及质量管理

1、在清洗过程中要严格按照安全操作规程进行施工，禁止与清洗无关人员逗留现场。

2、清洗时禁止在现场进行其它工作，在配料现场严禁吸烟。3、在配制清洗液时，操作人员必须戴防护眼镜、防酸手套、穿防护服等，防止发生事故。

4、清洗现场应设有明显的安全隔离带及“正在酸洗”、“危险”等字样的标志。

5、清洗期间，禁止在清洗系统上进行其它操作，清洗现场产生可燃气体做好通风工作。

6、严格按照本清洗技术方案和化学监督措施的要求执行。

7、现场应备有急救药品和可靠清水水源，如酸液溅到眼睛内，应立即用大量清水冲洗，再用0.5%碳酸氢钠冲洗；如酸液溅到皮肤上，应立即用大量清水冲洗，再用2-3%碳酸氢钠冲洗。

8、清洗过程要按时记录相关工作步骤和数据，工作结束后，应及时提交化学清洗总结报告及原始记录。
