胶球清洗装置是汽轮发电机在运行中对凝汽器冷却管进行有效清洗的理想
设备。该套海绵胶球清洗装置在机组连续工作不降低负荷的状态下，借助于水流的作用，将等同于
冷却管内径的胶球挤进管内，对管内壁进行擦洗除垢、减少热阻、增大换热系数、降
低凝汽器的端差和汽轮机背压、提高机组换热效率，以保证机组安全和经济运行，减
缓冷却管内侧结垢和改善降低人工清洗的劳动强度，提高余热发电的经济效益。

二、凝汽器海绵胶球清洗装置的工作原理和运行系统图
      凝汽器海绵胶球清洗装置主要有收球网、装
球室、胶球泵、分汇器，部分阀门及相关联管道组成。
它们的作用是:

1、
旋摆自锁反冲洗收球网是安装在凝汽器循环水出水口管路中，从凝汽器做功出
来的循环水、夹带胶球，经收球网分离，分离后胶球进入装球室，经胶球泵送入
凝汽器循环清洗，水侧进入循环冷却塔，胶球由胶球泵回收至装球室，进入下一个
循环循环清洗。

      2、
装球室是凝汽器胶球清洗装置中的主要设备，主要用于胶球回收，换球以及
观察胶球运行情况。

3、胶球输送泵是胶球清洗装置中胶球清洗循环的动力设备，主要用于胶球抽吸循
环。

4、分汇器
胶球清洗加装方案
切换器由外壳体切换装置组成，主要用于凝汽器双侧分汇清洗胶球的切换。

5、

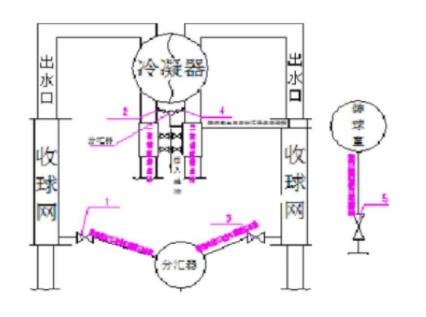

工艺流程图及运行系统图
胶球泵；装球室分汇器；进入循环水进口；清洗换热管；收球网收球-胶球泵
-装球室进入下一个循环清洗。

凝汽器海绵胶球清洗装置制造、安装工期和设备报价

1.凝汽器海绵胶球清洗装置设备安装可在不停机的情况下安装部分设备，停机后再安装部分设备，以节约安装
时间。

      2.凝汽器海绵胶球清洗装置设备含收球网2台、装球室1台、切换器2台、胶球泵1台、蝶阀5只、现场
指导安装差旅费用、设备运费、税金及利润等，设备总价6.18万元(陆万壹仟
捌佰元整)。

如有收球率过低现象可检查三个方面:

a.收球网栅板是否在收球位置、是否到位。

b.凝汽器水室是否有杂物堵塞冷却管和收球口，阻碍胶球。

c.胶球泵出口压力是否正常。
凝汽器海绵胶球清洗装置设备安装运行后的效果
      1.凝汽器海绵胶球清洗装置设备安装投用后可实现在线清洗。凝汽器换
热管，不用再使用任何方式清洗换热管，且不减少机组运行负荷。

2.在运行过程中一直保持凝汽器换热管的干净清洁，而使凝汽器长期保持在佳的
经济真空状态下运行，确保余热电站好的发电效率。

      3.胶球清洗装置投入运行后，不影响凝汽器系统任何部件，运行安全经济，不堵塞换
热管，且收球率一直保持国家标准92%-96%。

4.运行成本低，每年的运行成本不超过2000元。
      5.收球网目前该技
术处国内领先，属四代收球网，在结构设计和运行方面有一定的技术有性，故而
确保了收球率和运行效果。

目前凝汽器的主要清洗方法

目前凝汽器的主要清洗方式有酸洗、人工清洗、机械清洗、高压水清洗、
物理清洗等几种方式，大都涉及到停机减少发电的问题和清洗费用，酸
洗还有腐蚀的风险，而且清洗完后换热管又会慢慢结垢，造成真空下跌
影响发电效率，凝汽器胶球在线清洗装置投用后问题就可以得到彻底地
解决。

余热电站凝汽器海绵胶球清洗装置效益分析

我们公司机组12MW运行佳经济真空为95Kpa。在运行过程中由于凝汽
器结垢换热效率下降造成机组真空下跌，我们设定凝汽器真空为84Kpa时人
工清洗铜管，清洗后，真空升到95Kpa运行，年平均真空(95+85)+2下
跌到90Kpa。这就说明凝汽器真空比佳经济运行真空下跌近5Kpa。资料说明
12MW
机组运行真空每上升一个千帕发电量就增加0.
1%计算12000X0.05X
7000=年增加发电量420万度。每度按0.4元计算:4200000度X0.4元，
年可实现效益168万元，因而效益十分明显。
水泥公司已使用1年，同等工况，使用前凝汽器真空
-0.092Mpa，使用后提高到-0.098Mpa,回球率90%以上(有大部分丢失球
是长期运行碎掉了)。
综上所述，建议安装此设备
