凝汽器管道清洗方法及海绵胶球收球率低原因？

凝汽器管道清洗方法及海绵胶球收球率低原因？

      凝汽器管道清洗方法及海绵胶球收球率低原因？凝汽器常用的清洗方法有机械清洗、酸洗、通风干燥、高压水枪击振冲洗及胶球清洗。其中,海绵胶球清洗具有劳动强度小、安全可靠等优点，成为减小凝汽器端差、提高汽轮机循环热效率、降低发电煤耗的有效手段。海绵胶球清洗既可以保证汽轮机的正常运行，又可以达到良好的清洗效果，因而被我国各电厂普遍采用。
【海绵胶球收球率低的原因】
      循环水压力低、水量小，胶球穿越管束能量不足，堵在管口或管束内。收球活动网板的执行机构设计不合理。收球活动网板的转轴由电动装置来驱动，执行机构限位调整不当导致活动网板不能关闭到位，致使壳体与内壁之间形成较大的缝隙，造成逃球。收球活动网板的间隙不均匀，致使收球网污染而堵球或卡球。凝汽器进口水室存在涡流、死角，胶球聚集在水室中。胶球质量差。新球较硬或过大，不易通过管束。环形管道长，增大了胶球循环阻力，在阀门和弯头处容易产生积球。凝汽器水室结构不合理。
【凝汽器管道清洗方法及海绵胶球收球率低原因排查】
      夏季工况下收球率明显偏高，高可达到95%，低也有80%；而冬季工况下收球率明显较低，只有50%左右，有时甚至为零。分析运行方式可知，由于冬季工况下循环水泵采用低速运行,造成循环水流速降低，胶球穿越管束时能量不足，堵在管口或管束内。在凝汽器检修时发现凝汽器管束内存有大量胶球，证实了该分析的正确性。
      胶球清洗装置收球网为大口径倒V形结构,收球网的开启和关闭为电动操作。对收球网观察发现，收球网关闭不到位，存在跑球现象；同时还发现收球网面存有水垢和污物。说明格栅式收球网阻力大，致使收球网前后形成一定压差，软胶球不能顺利沿格栅正常滚动而卡在栅板上。

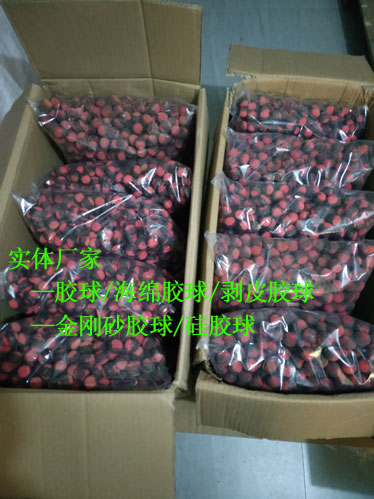

      检查海绵胶球。凝汽器胶球清洗系统选用的胶球为“软球”，直径为18mm,经浸泡后发现，胶球湿态密度与循环水相同，胶球可以浮在水中任意位置，说明胶球质量合格。机组检修凝汽器水室发现积球现象，说明凝汽器水室结构不合理。对胶球清洗系统管道进行检査发现有积球现象，说明胶球清洗系统管道设计不合理。据是下一步施工的依据，故需要选择合适的监控时机和监控测量点；焊接修复时，应保证焊接质量,避免返修变形，影响设备精度。
